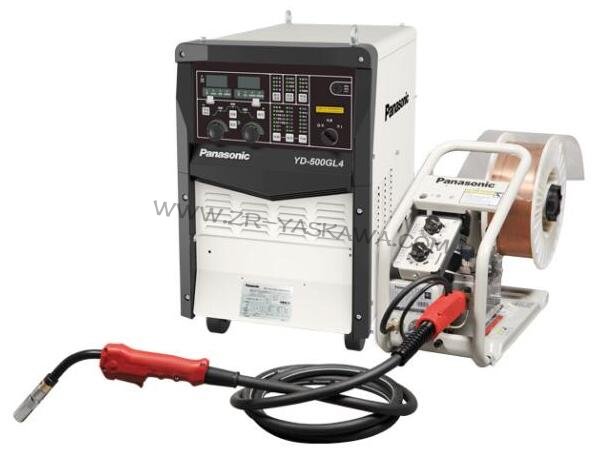

松下YD-500GL4HGE焊机典型故障分析二.异常情况检查：
源部分与送丝机部源指示灯都不亮
仅送丝机部分的电源指示灯不亮，风扇不转动
①输入电源缺相。
③电源保险管（Fu1）烧断。①控制变压器（Tr2）损坏。
①控制变压器（Tr2）27V电源部分损坏。
②电路保护器跳闸。
③电路保护器回路断线。
④P板ZUEP1146囗损坏。⑤P板ZUEP1216囗损坏。
仅源部分的电源指示灯不亮
按焊枪开关后，焊机没有任何动作
①控制变压器（Tr2）20V电源部分损坏。
②P板ZUEP1146囗损坏。
①焊枪开关损坏。②焊枪开关线断线。
③P板ZUEP1216囗损坏。
异常指示灯亮
①负载持续率或输出电流超过额定值。
②热继电器Th1或Th2损坏。
③热继电器回路断线。
电路保护器跳闸
以下部位与母材或地线电缆发生短路：
①气管接头 ②CC金具（55号线）③焊枪开关（54号线）
④送丝电机电源线（152号线）
三.典型故障分析及相关改进措施：
1.送丝P板ZUEP1216上Q34损坏
P板ZUEP1216上Q34是送丝电机驱动用晶体管。
1.1故障原因：
经反复试验验证，Q34的损坏是由于送丝电机电源线（152号线）与母材短路造成。
1.2改进措施：
在Q34的D、S极之间并联一个二极管RM4LFJ3（如图1）。这样当发生短路时，过流保护器会瞬间分断，从而保护了Q34，并且能够识别焊机处于故障状态。
RM4LFJ3图1P板ZUEP1216背面
2.送丝P板ZUEP1216上IC3、IC4损坏
2.1故障原因：
IC3、IC4的损坏是由于P板受雨淋或受潮造成。
2.2改进措施：
（1）将收弧电压电流旋钮和气体、收弧、反复按钮从p板盒移至遥控盒。
（2）P板盒做成密闭形式，防上P板受潮。
