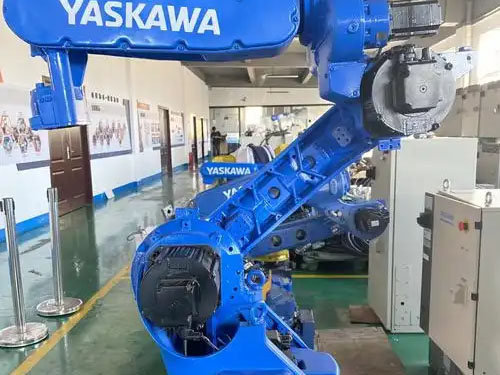

伺服电机作为安川机器人EA1400N核心动力部件，承担关节驱动与运动精度控制关键职能，其电机轴的机械强度直接决定机器人负载能力与运行稳定性。断轴故障是该电机典型严重故障，多表现为轴体在轴肩、键槽或编码器端等应力集中部位断裂，直接导致电机动力传输中断，机器人停机。此类故障根源多集中在过载运行、装配偏差、轴承失效或外部冲击等方面，安川机器人维修需结合EA1400N电机高转矩、高精度的结构特性开展系统性修复。



维修前的安全防护与准备工作是规避风险、保障效率的基础。安全操作需执行标准化停机断电流程：先关闭机器人主电源及控制柜电源，通过示教器确认电机处于停止状态，断开伺服驱动器与电机的动力线缆及编码器信号线，在电源开关处悬挂“维修中禁止合闸”警示标识。由于电机与机器人关节刚性连接，需使用专用吊装工具将电机从关节座拆卸，放置于铺有防静电垫的维修台，并用V型支架固定电机壳体，防止滚动损伤轴体断口。操作人员需佩戴防静电手环、防割手套及护目镜，涉及轴承加热操作时需额外配备耐高温手套，避免烫伤。



故障诊断需先明确断轴根源，避免维修后二次故障。首先开展断轴部位外观检测：用放大镜观察断口形态，若断口平整且有疲劳条纹，多为长期过载导致的疲劳断裂；若断口粗糙伴随塑性变形，通常是瞬间过载或外部冲击所致；若断口靠近轴承位且伴随轴承外圈磨损痕迹，需重点排查轴承失效引发的径向力异常。随后进行装配精度检测：测量电机与减速器连接法兰的平行度，检查原装配面是否存在垫片错位，通过千分表检测电机座安装孔的同轴度，偏差超标即可能导致装配偏心引发断轴。电气侧需用万用表测量三相绕组电阻值，确认是否因断轴导致绕组磕碰短路，用绝缘电阻测试仪检测绕组绝缘性能，确保基础电气性能正常。



安川机器人维修电机拆解需按原厂结构顺序操作：先拆除电机后端编码器罩，标记编码器与轴体的相对位置后拆卸编码器，避免重装时零点偏移；用扭矩扳手按对角线顺序松开前后端盖固定螺栓，用橡胶锤轻敲端盖边缘使其与壳体分离，注意留存端盖与壳体的定位销。取出转子组件时需双手托持转子铁芯，平稳抽出避免碰伤定子绕组；用液压拉马拆卸两端轴承，若轴承内圈与轴体过盈配合，可通过轴承加热炉加热后快速拆卸，避免硬拉损伤轴体。

断轴修复需根据损伤程度选择更换或修复方案。轴体更换为首选方案：将新原厂轴体通过V型块定位，用千分表校准轴体圆跳动，确保符合标准；加热新轴承后快速套入轴体轴承位，待冷却后用手转动轴承确认顺畅，随后安装轴用挡圈固定。若断轴部位无严重变形且材质允许修复，可采用氩弧焊接工艺：先通过磁力探伤仪检测轴体内部裂纹，对断口进行坡口处理并预热，选用与轴体材质匹配的焊丝焊接，焊后通过车床精车轴体，保证轴径公差符合要求，最后进行调质处理恢复轴体机械强度。轴承与密封件需同步更换，装配前用超声波清洗机清洁端盖轴承室，涂抹足量高温润滑脂。



转子平衡校准是保障维修后运行稳定性的关键。将装配好轴承的转子组件安装至动平衡测试仪，进行双面动平衡检测，通过在转子铁芯平衡槽添加平衡块，使不平衡量控制在标准范围内，避免高速运行时产生振动加剧轴体负荷。编码器重装需严格按原标记定位，固定后通过安川专用调试软件进行零点校准，输入电机型号对应的编码器参数，完成后执行“原点回归”测试，确保反馈精度。电机总装按拆解反向顺序进行：将转子平稳装入定子，对齐端盖定位销后按规定扭矩拧紧螺栓，安装编码器并连接信号线，最后装配电机风扇与防尘罩。



维修后的性能测试需分阶段验证修复效果。静态检测：用千分表检测轴体伸出端圆跳动，确保符合标准；测量电机绕组绝缘电阻，常温下符合要求；手动转动轴体，感受无卡顿且轴承转动顺畅。空载测试：将电机与控制柜连接，接通电源后执行空载运行，通过示波器监测三相电流波形，确保平稳无畸变；运行一段时间后用红外测温仪检测轴承端温度，符合正常范围，同时监听电机运行无异常噪音。负载测试：将电机安装至机器人关节座，按额定负载的不同比例分级加载，通过示教器监测关节运动精度，对比安川机器人维修前数据确保偏差符合要求；连续负载运行后检查轴体与联轴器连接部位，无松动及异常温升。



断轴故障的预防与日常维护需针对性开展。运行管理方面：通过控制柜监控系统设定负载阈值，避免电机长期超负荷运行，尤其是频繁启停或急加速工况需适当降低负载；定期检查联轴器弹性件磨损情况，及时更换老化部件避免冲击载荷传递至轴体。装配维护方面：定期检查电机与减速器的同轴度，通过垫片调整确保偏差符合标准；定期拆解检查轴承润滑状态，更换变质润滑脂，用磁力探伤仪检测轴体应力集中部位，提前发现疲劳裂纹。环境控制方面：避免电机处于粉尘浓度高或振动剧烈的工况，在多尘环境加装防尘罩，定期清理电机散热通道，防止轴承过热失效。
