安川机器人YRC1000控制柜中的电源模块，是整个机器人系统的动力源头，负责将车间电网电压转换为机器人各部件所需的稳定直流电压，为控制器、伺服系统、传感器等核心部件提供持续动力支持。其运行稳定性直接决定安川机器人能否正常启动、精准作业，一旦电源模块出现故障，机器人会立即停机，甚至无法启动，直接中断生产流程。工业车间的高负荷运转、供电波动、粉尘堆积及环境温湿度变化，都是导致电源模块故障的主要原因，且电源模块内部结构复杂，包含整流、滤波、稳压等核心电路，安川机器人维修需遵循专属方法，不可沿用普通电子元件或电路板的维修逻辑。



安川YRC1000电源模块的维修，核心是先明确故障表现，再针对性锁定故障根源，而非盲目拆解或更换部件。不同于电路板的精密元件排查，电源模块的故障多与整流桥、滤波电容、稳压芯片等功率元件相关，故障表现具有明显指向性——无法输出电压时，多为整流或滤波电路故障；输出电压不稳定时，大概率是稳压电路异常；模块过热报警时，需重点排查散热系统和过载问题。精准区分故障表现，能快速缩小排查范围，提升维修效率，同时避免违规操作造成的二次损坏。



电源模块维修的安全要求远高于普通部件，因其直接对接电网电压，残留电压引发的安全隐患极大，规范做好安全防护是维修的首要前提。安川机器人维修前需先将安川机器人停机，按下急停按钮，彻底切断机器人总电源和控制柜供电开关，拔掉电源模块的输入输出连接线，等待内部电容完全放电，避免电容残留电压引发触电事故或损坏内部元件。维修人员需全程佩戴绝缘等级符合要求的绝缘手套、防护眼镜，工作台铺设绝缘垫，禁止用金属工具同时触碰电源模块的输入输出端子，防止短路。

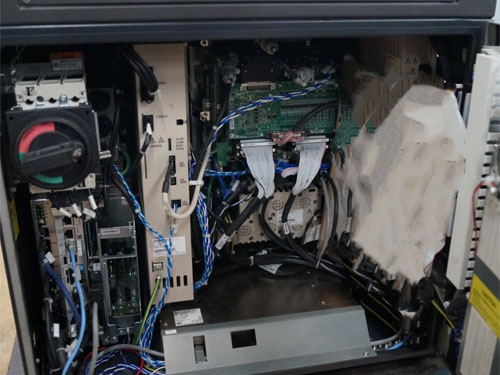

安川机器人维修前无需对电源模块进行整体拆解，可先通过外观和简单检测初步判断故障。打开YRC1000控制柜，取出电源模块，用毛刷轻轻清扫表面粉尘和油污，粉尘堆积会影响散热，进而导致模块过热故障。观察模块外观，若发现表面有烧蚀痕迹、接线端子氧化发黑，或模块上的指示灯不亮、闪烁异常，可初步判断模块存在故障，再结合故障表现进一步排查内部元件。



无法输出电压是安川YRC1000电源模块最常见的故障，多由整流桥损坏或输入线路故障引发。整流桥的作用是将电网交流电压转换为直流电压，一旦整流桥损坏，电压无法正常转换，模块便无输出。用万用表检测整流桥的输入输出电压，若输入电压正常、无输出电压，且整流桥表面有烧蚀痕迹，说明整流桥已损坏，需更换与原型号适配的整流桥。更换时需注意接线极性，避免接反导致新的故障，同时紧固接线端子，防止接触不良。



若整流桥无异常，需排查输入线路和保险丝。检查电源模块的输入连接线，查看是否有破损、虚接、氧化等情况，用无水乙醇擦拭接线端子，去除氧化层后重新紧固；若保险丝熔断，说明电路存在过载或短路隐患，更换与原规格一致的保险丝后，安川机器人维修需进一步排查短路原因，避免保险丝再次熔断。输入线路接触不良或保险丝熔断，都会导致模块无法正常获取电网电压，进而无输出。

输出电压不稳定，会导致机器人运行卡顿、报错频繁，这类故障多与滤波电容或稳压芯片损坏相关。滤波电容负责过滤直流电压中的杂波，确保输出电压稳定，若电容老化、鼓包、漏液，会导致输出电压波动。观察电源模块内部的滤波电容，若出现顶部鼓包、铝壳漏液等现象，需及时更换，更换时需确认电容的容量和电压与原电容一致，注意正负极，避免接反短路。



稳压芯片负责将滤波后的直流电压稳定在机器人各部件所需的标准值，若稳压芯片损坏，会导致输出电压偏高或偏低，影响机器人部件运行。用万用表检测稳压芯片的输入输出电压，若输出电压偏离标准范围，且芯片表面有过热、烧蚀痕迹，说明芯片已损坏，需更换原厂适配的稳压芯片。更换时需使用热风枪，控制好温度，避免高温损坏周边元件，焊接完成后等待模块冷却至室温再进行后续检测。



模块过热报警也是常见故障，多由散热系统故障或过载引发。安川YRC1000电源模块内置散热风扇，若风扇卡死、损坏，或散热片积尘过多，会导致模块散热不畅、温度升高，触发过热保护。检查散热风扇，若无法正常转动，需更换散热风扇；用毛刷清理散热片上的积尘，确保散热通畅。若散热系统无异常，需排查输出负载，若负载过大，会导致模块过载、过热，需调整负载，确保符合模块额定承载范围。



维修过程中，需避免盲目更换元件，每更换一个部件后，需进行简单检测，确认该部件故障已解决，再排查其他潜在隐患。例如，更换整流桥后，检测模块输出电压是否正常；更换滤波电容后，观察输出电压波动是否消除，避免更换无用元件，增加维修成本。同时，需注意保护模块内部的线路和接口，避免拆解过程中用力过猛导致线路断裂、接口损坏。



所有故障隐患处理完成后，将电源模块重新安装回YRC1000控制柜，按照拆卸的相反顺序连接输入输出连接线，反复核对接线位置，确保无接错、松动现象，避免接线错误导致模块短路或无法正常工作。安装过程中，确保模块固定牢固，避免机器人运行时的振动导致模块移位、接触不良。



通电测试需分阶段进行，确保维修效果。先接通控制柜供电开关，观察电源模块的指示灯是否正常亮起，用万用表检测模块的输入输出电压，确认电压符合标准范围，无波动。随后接通机器人总电源，启动机器人，观察机器人是否能正常启动，运行过程中是否有报错、卡顿等异常，同时监测电源模块的温度，确保无过热现象。



若测试过程中出现异常，需立即切断电源，重新排查维修部位，重点检查更换的元件、接线接口及负载情况，及时处理潜在隐患，直至机器人运行稳定、电源模块无任何异常。测试完成后，运行机器人模拟实际作业工况，持续运行一段时间，确认电源模块运行稳定，输出电压正常。



维修完成后，需做好详细的维修记录，将故障现象、排查过程、更换的配件型号、安川机器人维修细节及测试结果逐一记录，为后续同类故障维修提供参考。日常使用中，定期对YRC1000控制柜进行清洁除尘，检查电源模块的接线端子和散热系统，避免粉尘堆积和线路氧化；同时确保车间供电稳定，避免供电浪涌损坏电源模块，延长模块使用寿命，保障安川机器人长期稳定运行。
