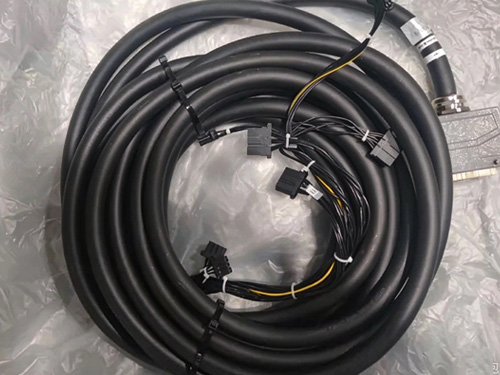

接地不良和接地短路是两类不同性质的故障，接地短路是导体和机架出现不应有的导通，接地不良是接地回路接触电阻偏大、连接松脱，屏蔽效果下降。MH50本体线缆接地不良，多表现为运行中出现偶发干扰、随机报警，信号波动找不到明确原因，故障隐蔽性强。安川机器人维修工作从现象判断切入，用接地电阻测量排查接地回路，分段定位接地点，处理接地连接，复测验证，减少盲目排查。



先判断接地不良的现象特征。接地不良多表现为偶发干扰，设备运行时出现随机报警，信号波动没有固定规律。动力、信号线缆附近存在电机启停、大电流通断时，干扰现象加重，提示屏蔽接地效果下降。安川机器人维修时检查设备表面是否有异常麻电、静电积聚，接地不良时静电释放不畅。结合报警日志，干扰类报警反复出现，排查时重点考虑接地回路。现象判断确认接地方向，再进入测量环节，接地不良的隐蔽性高，现象特征记录准确，后续排查才有方向。



接地电阻测量，排查接地回路的完整性。断开涉及线缆，使用接地电阻测量仪器，检测本体接地回路的连续性。测量接地端子和机架之间的电阻，电阻偏大，接地连接存在接触不良。沿接地回路分段测量，逐段缩小范围，电阻异常变化的位置，就是接地点所在区段。屏蔽层接地检查，屏蔽层接地不良会引入干扰，测量屏蔽层接地回路连续性。接地电阻测量把接地问题定位到具体区段，为接地点排查提供依据，安川机器人维修需从测量数据入手，减少目视盲区的遗漏。

分段排查接地点，确认接触状态。接地回路接触不良多发生在连接点，检查接地端子，端子松动、氧化会造成接触电阻偏大。紧固接地端子，清理端子表面氧化层，恢复可靠接触。检查接地线缆压接点，压接不牢、线芯锈蚀增大电阻，重新压接处理。检查机架接地位置，接地处油漆、锈蚀影响接触，清理接地接触面，保证金属直接接触。分段排查确认各接地点状态，接触不良的位置逐一处理，接地回路恢复正常。



接地防护处理，排查接地不良的成因。接地不良多与防护不到位相关，检查接地线缆状态，线缆老化、断芯时更换。检查接地端子防护，端子长期暴露氧化，加装防护措施。安川机器人维修检查接地回路紧固，振动环境下端子松动，复核紧固状态。检查屏蔽层连接，屏蔽层接地松动时重新连接，屏蔽层接地到位，干扰引入被阻断。接地防护处理到位，接地不良的成因排除，故障不易复现。



复测与验证，确认故障排除。处理完成后再次测量接地电阻，电阻数值恢复到正常区间，确认接地回路连续性恢复正常。分段复测接地回路，确认全部正常。接通电源，执行系统上电自检，查看报警信息是否清除。手动低速模式，各轴往复运转，遍历此前干扰触发的动作，持续观察报警信息，确认干扰报警不复发。空载运行稳定后，挂载工位常规工件，复现现场作业轨迹，连续多轮循环，观察设备运行状态。验证通过后恢复自动生产，头几个班次关注设备运行状态。



安川机器人MH50本体线缆接地不良维修，从现象判断切入，用接地电阻测量排查接地回路，分段定位接地点，处理接地连接并排查成因，复测验证恢复接地性能，减少干扰故障带来的停机等待。安川维修登记干扰现象、接地点位置、接地处理与测试数据，归入设备运维档案。更新巡检清单，增加接地端子、屏蔽层连接、接地线缆的周期性检查。
