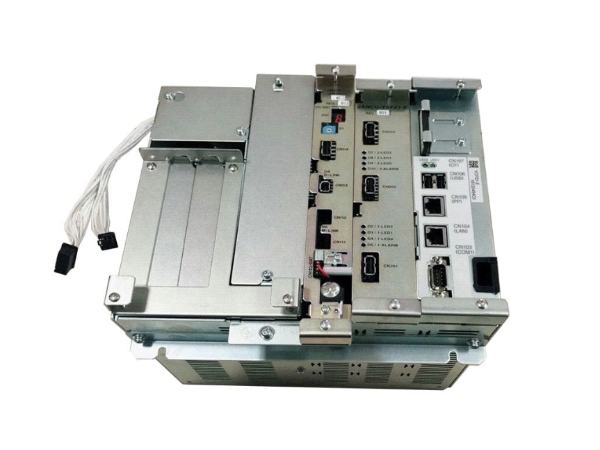

Yaskawa安川机器人CPU单元的焊点稳定性，直接决定整机运算调度、信号交互及模块协同的可靠性，虚焊作为高发隐性故障，其成因与设备运行环境、使用年限及初始工艺密切相关。长期振动冲击会导致焊点金属疲劳，环境温湿度剧烈变化引发焊锡与引脚热胀冷缩差异，加之焊接制程瑕疵、元件老化等因素，均会造成焊点接触不良。该故障最显著的特点是表现随机、间歇性发作，常与软件报错、线路接触不良混淆，盲目维修不仅难以根治，还可能损伤单元内精密芯片，安川机器人维修需针对性开展优化排查。



专用工具耗材的精准筹备与安全作业环境的搭建，是保障安川机器人维修质量、规避二次损伤的前提。工具方面需提前备好恒温热风枪、防静电恒温烙铁、高清放大镜、数字万用表、示波器，同时配备无铅焊锡丝、免清洗助焊剂、无水乙醇、超细防静电棉签及无尘布，对应型号CPU单元的结构图纸与焊点分布图也需同步备齐，确保操作有章可循。安全管控上，先切断控制柜总电源，拆除CPU单元与其他模块的连接线缆并做好接口标记，平稳取出单元后静置20分钟，待内部电容完全放电后再开展操作；工作台铺设防静电垫，全程佩戴符合标准的防静电手环，杜绝静电击穿精密集成电路。



相较于其他故障，虚焊的核心挑战在于精准定位，需结合故障现象溯源与非破坏性检测双向验证。运行中突发程序中断且重启后短暂恢复，大概率是电源供电焊点或滤波电容引脚虚焊；开机自检报错代码随机，安川机器人维修需重点排查运算芯片引脚；模块通讯频繁丢包，则要聚焦通讯接口芯片与主板的连接焊点。初步锁定疑似区域后，用万用表蜂鸣档进行通断测试，同时反复轻压单元外壳及连接线缆，若阻值出现不规则波动，即可初步判定存在虚焊问题，为后续精准定位提供方向。



借助示波器可进一步锁定虚焊点位，通过监测疑似焊点对应信号通道的波形，若出现间断性失真、幅值衰减或信号丢失，即可缩小故障范围。随后用高清放大镜观察焊点外观，虚焊焊点通常呈现灰白色、焊锡量不足、引脚与焊盘存在明显缝隙等特征，与正常焊点的光亮饱满、紧密贴合形成鲜明对比。确认虚焊位置后做好清晰标记，避免补焊时遗漏或误触周边焊点，确保安川机器人维修操作精准可控，杜绝盲目焊接带来的二次损伤。



补焊质量的优劣直接决定故障是否复发，而精细化预处理是提升补焊稳定性的关键。先用超细棉签蘸取无水乙醇，轻轻擦拭虚焊焊点及周边区域，彻底清除油污、粉尘与氧化层，避免杂质影响焊锡附着效果，擦拭后自然晾干，严禁使用吹风机烘干，防止高温损伤周边元件。针对引脚密集型芯片，需在焊点区域均匀涂抹少量免清洗助焊剂，既增强焊锡流动性与浸润性，又能起到高温防护作用。同时调试焊接设备参数，热风枪温度设定为270-300摄氏度、风力调至低档，恒温烙铁温度稳定在230-250摄氏度，烙铁头打磨光滑并镀锡，确保传热均匀。

针对不同类型的虚焊焊点，需采用差异化补焊工艺，严控温度与操作时长，避免损伤芯片。单个离散焊点虚焊时，用烙铁头轻触焊点，待原有焊锡融化后补充少量焊锡丝，使焊锡均匀包裹引脚并铺满焊盘，形成圆润饱满的焊点，整个焊接过程控制在1.5-2秒内，防止高温停留过久破坏芯片内部电路。芯片引脚集群虚焊则需用热风枪对准引脚区域均匀加热，同时用防静电镊子轻按芯片，确保引脚与焊盘紧密贴合，待焊锡完全融化并浸润所有引脚后移开热风枪，保持芯片静置至室温，避免引脚偏移或出现二次虚焊。



补焊完成后并非直接装机，需通过清洁与初步质检排除焊接缺陷，确保安川机器人维修效果。用无尘布蘸取少量无水乙醇，清理焊点周边残留的助焊剂与多余焊锡，避免杂质堆积影响单元散热与绝缘性能。随后用高清放大镜逐一检查焊点状态，确认无虚焊、连锡、假焊问题，芯片引脚无弯曲、氧化现象。最后用万用表检测焊点通断性，确保阻值稳定且符合原厂标准，同时通过示波器监测对应信号通道波形，验证信号传输顺畅无异常，方可进入后续装机环节。



为从源头降低虚焊复发概率，补焊后需同步排查单元潜在隐患，做好针对性防护。对CPU单元内电源接口、滤波电容引脚、通讯模块焊点等高频受力、易老化区域，逐一进行视觉检查与通断测试，发现疑似虚焊焊点及时补焊处理。检查单元固定支架与缓冲垫，若存在老化、破损或松动，立即更换并加固，减少机器人运行时振动对焊点的冲击；彻底清理单元散热孔灰尘，保证散热通畅，避免高温环境加剧焊点热胀冷缩，延长焊点使用寿命。



装机调试需分阶段推进，全面验证CPU单元功能完整性，避免隐性故障遗留。按前期标记对应连接所有线缆，紧固插头卡扣，确保接触良好，防止因连接松动引发新的故障。接通电源后先进行开机自检，确认无报错信息，通过示教器读取单元运行参数，检查运算速度、信号响应时间是否符合标准。随后进行1.5小时空载试运行，密切观察各模块通讯状态、程序读取稳定性，排查是否存在间歇性故障，确保单元运行无异常。



空载测试合格后，需加载实际作业工况开展负载测试，模拟满负荷运行状态。测试过程中重点监测CPU单元温升情况，确保焊点温度控制在允许范围以内，同时验证运算精度、指令执行连贯性与原厂标准一致。全程记录单元运行数据，细致排查是否存在隐性故障，只有经过负载测试确认无异常，才能判定虚焊问题彻底解决，将CPU单元正式投入生产使用，避免安川机器人维修不彻底导致生产线停滞。



日常运维管控是延缓虚焊发生、延长CPU单元使用寿命的核心手段，需建立全周期防护体系。定期清洁控制柜内部，保持环境干燥通风，避免温湿度剧烈变化对焊点造成影响；每月检查CPU单元固定状态与线缆连接，发现松动及时加固，减少振动冲击；为控制柜配备稳压装置，规避电压波动对焊点的冲击损伤；定期备份单元内程序与参数，防止虚焊导致数据丢失。同时建立详细维修台账，记录虚焊位置、成因、补焊工艺及测试结果，为后续维护提供精准参考。
