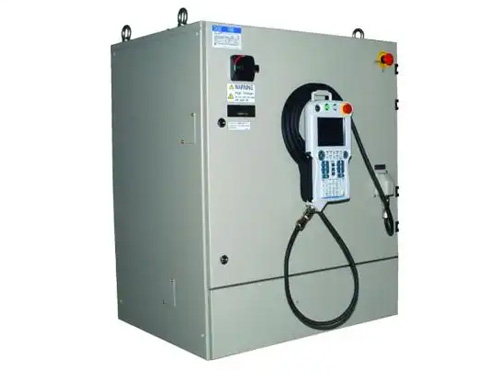

安川工业机器人控制柜作为整机的“指挥中枢”，整合了电源供给、信号传输、参数调控、部件联动等关键功能，直接主导机器人的每一步作业指令执行，广泛适配弧焊、搬运、装配等各类工业生产场景。安川控制柜凭借稳定的电气性能和高效的控制逻辑，成为保障机器人精准运行、生产线连续运转的关键装备，但长期在车间多粉尘、高振动、电压波动的复杂环境下运行，加之频繁启停、负载变化的影响，难免出现各类运行异常，表现为控制柜无法启动、报警提示异常、信号传输中断等，不仅会导致机器人停机，影响生产进度，严重时还会造成内部精密元件损坏，增加企业设备损耗成本。安川工业机器人控制柜结构精密，内部包含电源模块、伺服放大器、通信板、CPU单元等多个关键部件，各部件联动紧密，相关安川机器人维修操作需遵循科学流程，精准定位异常根源，规范实操步骤，才能高效恢复设备正常运转，避免二次损伤。



安川工业机器人控制柜相关维修操作的首要前提是严守安全规范，这是保障操作人员人身安全、避免设备二次损坏的关键，所有操作必须在严格的安全防护下推进。操作前，需提前切断控制柜总电源，关闭所有联动设备，悬挂“检修中”标识，防止误操作启动设备引发触电或机械伤害。等待控制柜内部电容完全放电后，再打开柜门进行操作，避免高压残留造成元件损坏或人员触电。操作人员需佩戴防静电手环、绝缘手套等防护装备，工具需提前进行防静电处理，严禁用手触摸电路板金手指、芯片引脚等关键部位，避免静电击穿精密元件，同时避免工具划伤元件或造成线路短路。



相关排查操作需遵循“由外及内、由浅入深、分层核查、精准定位”的原则，先通过直观观察和简单检测排除外部因素，再逐步深入控制柜内部，核查关键部件和线路，杜绝盲目拆机、随意更换元件，避免扩大异常范围或造成不必要的损耗。首先进行外部排查，安川机器人维修重点查看控制柜外部环境、电源供给和连接线缆，确认作业环境无积水、无严重粉尘堆积，控制柜周围无杂物遮挡，确保散热空间充足；用万用表测量三相输入电压，核查电压是否平衡、是否处于控制柜额定范围，检查主断路器、急停按钮是否正常吸合，若电压波动过大或开关异常，需先核查外部供电回路和开关部件。



外部排查无异常后，打开控制柜柜门，进行内部直观观察，重点查看内部线路、关键部件的外观状态，核查明显的异常隐患。观察接线端子是否松动、线缆是否有破损、老化、脱落等情况，尤其是电机动力线、通信线缆的连接处，需逐一确认牢固无松动，避免因接触不良引发信号异常或供电异常；查看电源模块、伺服放大器、通信板等部件是否有元件烧蚀、电容鼓包、线路焦化等痕迹，若发现此类情况，可初步判断对应部件存在异常，需进一步检测确认；同时检查控制柜内部散热风扇、散热片是否清洁，风扇运转是否正常，若散热风道堵塞或风扇损坏，需及时清理或更换，避免因散热不良导致元件过热，引发异常或加剧损坏。

电源模块相关异常是安川工业机器人控制柜最常见的情况，多表现为控制柜无法启动、操作面板无显示、直流母线电压不稳，或伴随电源相关报警提示。安川机器人维修中先用万用表测量电源模块输入、输出电压，对比安川原厂标准参数，若输出电压为零或偏离额定范围，说明电源模块存在异常；进一步检查电源模块内部快熔保险是否熔断，若保险熔断，需更换同规格保险后，再次测量电压，若仍无法恢复正常，说明电源模块内部元件损坏，需更换同型号原厂电源模块。更换电源模块时，需做好接线标记，记录线路连接方式，避免接错线路，安装完成后需重新检测电压输出，确保稳定达标。



伺服相关异常多表现为机器人某轴动作异常、位置偏差过大、急停后无法复位，或控制柜操作面板显示伺服报警代码，这类情况多与伺服放大器、编码器或相关线路有关。安川控制柜采用插拔式伺服放大器，长期热循环易导致金手指氧化、插座松动，核查时可先关闭电源，拔出伺服放大器，用无水乙醇清洁金手指，晾干后重新插入，确保接触牢固，再开机测试。若异常仍未解决，需用万用表检测伺服放大器输出信号，核查是否存在IGBT击穿、电容鼓包等问题，同时检查电机动力线绝缘性能，避免因线路短路损坏伺服模块；此外，编码器信号异常也会引发伺服相关情况，需检查编码器线缆是否破损、接线是否牢固，必要时重新插拔线缆或更换编码器，更换后需校准伺服参数。



通信相关异常主要表现为示教器无显示、按键失灵、与控制柜通信中断，或外部设备无法与控制柜正常联动，这类情况多与通信线缆、通信板或终端电阻相关。安川机器人维修核查时首先检查示教器与控制柜的连接线缆，查看线缆是否破损、接头是否松动，尝试更换备用线缆，若问题解决，则说明原线缆存在异常。若线缆无异常，需核查控制柜内部通信板，观察通信板指示灯是否正常，检查通信板与CPU底板的连接是否牢固，若通信板存在异常，需更换后重新配置通信参数；同时检查终端电阻是否安装到位，缺失终端电阻会导致CAN总线通信异常，需按规格安装适配的终端电阻。



I/O接口相关异常表现为输入输出信号无响应、信号时断时续，影响机器人与外部设备的协同运行，这类情况多与接线端子、继电器板相关。安川控制柜通过专用接口连接外部设备，长期振动易导致端子排压接松动，核查时需用万用表通断档逐点验证接线端子，重新紧固松动的端子，更换破损的接线。继电器板因频繁切换易出现触点粘连、线圈开路，表现为输出信号无响应，需拆卸继电器板，检查继电器触点状态，更换异常继电器或继电器板，同时清理接口处的粉尘、油污，避免杂质影响信号传输。



相关安川机器人维修完成后，需进行全面测试，确保控制柜功能完全恢复正常。先启动控制柜，观察操作面板是否有报警提示，散热风扇、各部件运行是否正常；再启动机器人，进行空载运行，检查各轴动作是否顺畅、定位是否精准，示教器操作是否灵敏；最后进行负载测试，在额定负载下执行预设作业轨迹，核查机器人与外部设备联动是否正常，各项参数是否稳定，确认无任何异常后，方可投入正常生产。操作过程中，需做好相关记录，标注异常类型、核查过程、更换的配件型号，为后续同类情况维修提供参考。



后期防护与日常巡检能有效减少安川工业机器人控制柜相关异常的出现，降低维修频次。需定期清理控制柜内部粉尘，重点清洁散热风扇、散热片和滤网，确保风道畅通；每季度检查一次接线端子、线缆状态，及时紧固松动的端子，更换老化、破损的线缆；定期备份控制柜内的程序、参数等重要数据，避免因异常导致数据丢失；优化作业环境，避免控制柜处于高温、潮湿、多粉尘的环境中，潮湿环境可加装防潮加热器，防止电路板凝露短路。同时，规范机器人操作流程，避免频繁紧急启停、重载运行，减少控制柜内部元件的负载压力，延长设备使用寿命。



安川工业机器人控制柜相关维修操作，关键在于精准定位异常根源、规范执行操作流程、严守安全规范，既需要操作人员熟悉控制柜的内部结构和关键部件功能，掌握常见异常的核查方法，也需要注重实操细节，避免盲目操作。通过科学的核查流程、规范的安川机器人维修操作和完善的后期防护，既能快速解决设备异常，减少停机损失，也能充分发挥控制柜的关键作用，保障安川工业机器人长期稳定高效运行，适配工业生产的精益化需求。
