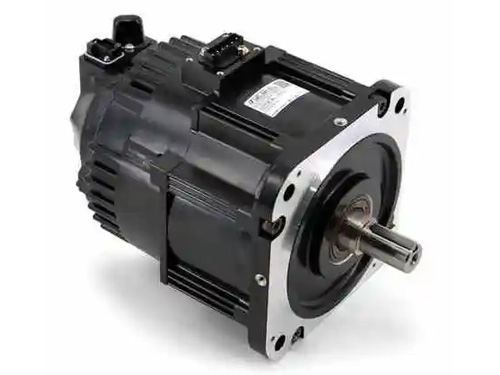

安川机器人作为工业自动化领域的核心装备，广泛应用于机械加工、汽车制造、电子装配等各类场景，关节电机是其实现精准动作的核心动力部件，而编码器作为关节电机的“眼睛”，承担着位置检测、转速反馈、角度定位的关键职能，直接决定安川机器人关节转动精度、动作协调性及轨迹控制准确性。安川机器人关节电机编码器与电机本体集成度极高，采用安川专属的绝对值编码技术，可实时向机器人控制器反馈关节转动角度与转速数据，实现闭环精准控制，其核心价值在于保障动作精度。长期在高频启停、关节负重、粉尘振动等工况下运行，编码器易出现码盘磨损、接线松动、信号干扰、芯片损坏等故障，此类故障会直接导致机器人关节动作卡顿、定位偏差过大、示教器报警，严重时会引发关节电机过载烧毁，影响生产连续性，掌握安川机器人维修方法是保障安川机器人稳定运行的关键。
安川机器人关节电机编码器故障的核心排查要点，是先通过示教器报警代码与现场动作异常，精准区分故障类型，再开展针对性安川机器人维修，这是提升维修效率、避免盲目操作的关键。安川机器人控制器会针对编码器故障输出专属报警代码，不同代码对应不同故障类型，无需盲目拆解电机：报警“ALM810”“ALM811”，多为编码器信号丢失或传输异常，重点排查接线与接口；报警“ALM812”“ALM813”，多为编码器角度偏差或码盘损坏，需拆解检测码盘状态；报警“ALM814”，多为编码器电源异常，优先排查供电回路；若无明确报警，但机器人关节动作迟缓、定位偏差超过0.02mm，且排除机械卡顿后，需重点检测编码器信号采集精度。
安川机器人关节电机编码器故障的排查，核心是遵循“先判类型、再修故障”的思路，通过示教器报警代码与现场动作异常精准定位，既能大幅提升维修效率，也能避免盲目拆解造成的部件损坏。安川机器人控制器会针对编码器故障输出专属报警代码，不同代码对应不同故障类型，无需盲目拆解电机：报警“ALM810”“ALM811”，多为编码器信号丢失或传输异常，重点排查接线与接口；报警“ALM812”“ALM813”，多为编码器角度偏差或码盘损坏，需拆解检测码盘状态；报警“ALM814”，多为编码器电源异常，优先排查供电回路；若无明确报警，但机器人关节动作迟缓、定位偏差超过0.02mm，且排除机械卡顿后，需重点检测编码器信号采集精度。
安川机器人关节电机编码器维修的首要前提，是做好专项安全防护与前期准备，既要规避维修人员触电、静电损坏风险，也要防止拆解过程中损坏关节电机本体、编码器码盘等精密部件，同时保护机器人原有控制参数不丢失。安川机器人维修前需彻底切断机器人总电源、关节电机供电回路，关闭上级断路器，等待内部电容完全放电，严禁未放电状态下拆解关节电机或触碰编码器接线端子，避免残余电荷引发触电或损坏编码器芯片。
同时，将安川机器人关节调整至松弛状态，用专用支架固定关节部位，防止拆解过程中关节意外转动，损坏编码器与电机连接部位；佩戴防静电腕带、绝缘手套及防护眼镜，避免静电击穿编码器精密芯片，或手上汗液腐蚀接线端子；准备好专用维修工具，包括安川关节电机专用拆解扳手、恒温电烙铁、万用表、示波器、编码器校准仪，以及与关节电机型号匹配的原厂编码器，拆解前用相机拍摄编码器接线方式、固定位置，记录各引脚对应关系，避免后续装配出错、接线接反。
前期准备就绪后，进入编码器专项拆解环节，这是安川机器人关节电机编码器维修的核心专属步骤，需严格遵循安川设备拆解规范，重点避免损坏码盘与电机转轴。先拆除关节电机外壳的固定螺丝，轻轻分离电机外壳与本体，露出编码器安装部位；随后断开编码器与控制器的连接线缆，拆解时避免用力拉扯线缆，防止接线端子弯曲、断裂，标记好线缆对应接口，便于后续重新连接；用专用扳手拧下编码器固定螺丝，轻轻拔出编码器，注意编码器与电机转轴之间的连接部位，避免用力过猛导致转轴磨损或编码器码盘损坏，取出编码器后，用防静电袋妥善包裹，放置在防静电工作台上。
拆解完成后，对编码器进行全面检测，精准判定故障点与损坏程度，这一步需结合安川编码器的结构特性，安川机器人维修重点兼顾机械磨损与电气性能检测。首先进行外观检测，直观观察编码器码盘状态，码盘是编码器的核心部件，若出现划痕、磨损、污渍附着或码道损坏，会直接导致信号失真，可用无尘布轻轻擦拭码盘表面，若划痕较深或码道损坏，需直接更换编码器；检查编码器接线端子是否氧化、松动，引脚是否弯曲、断裂，氧化端子可用无水乙醇蘸取棉签擦拭干净，弯曲引脚需轻轻校正，断裂则需更换端子。
外观检测无误后，借助万用表、示波器进行电气性能检测，进一步锁定隐性故障。用万用表测量编码器电源引脚电压，安川关节电机编码器常用5VDC或12VDC供电，若电压偏差超过±5%，说明供电回路异常，排除外部线路问题后，需检测编码器内部电源芯片，若芯片损坏，需更换同型号芯片；用示波器检测编码器输出信号波形，连接编码器电源与控制器信号接口，手动转动编码器转轴，观察波形是否稳定、连续，若波形中断、波动异常或无波形输出，说明编码器内部信号采集芯片损坏或码盘故障，需更换编码器；同时检测编码器接地情况，若接地不良，会导致信号干扰，需重新连接接地线路，确保接地牢固。
故障判定完成后，开展针对性安川机器人维修或更换，安川机器人关节电机编码器维修以更换为主、修复为辅，若码盘损坏、芯片烧毁，建议直接更换原厂编码器，确保与电机、控制器完美适配，避免非原厂配件导致的定位偏差。更换时，取出新的原厂编码器，检查型号、规格与原编码器完全一致，轻轻将编码器安装在电机转轴上，调整位置，确保编码器与转轴同轴，拧紧固定螺丝，固定力矩需符合安川设备要求，避免过紧导致编码器损坏、过松导致运行中松动。
编码器安装完成后，重新连接线缆，按照拆解时的标记，将线缆对应接入编码器与控制器接口，确保接线牢固、无接反，避免接线错误导致编码器或控制器损坏；连接完成后，检查编码器安装是否平整、线缆布线是否规范，避免线缆与电机转动部位接触，防止运行中线缆磨损。
编码器维修或更换完成后，需进行专项调试与校准，这是保障安川机器人关节定位精度的关键，重点聚焦角度定位与信号同步校准。首先接通电源，启动机器人，进入安川机器人控制器参数界面，找到编码器校准选项，按照安川机器人维修手册步骤，进行编码器零点校准，手动转动关节电机，让编码器反馈的角度数据与控制器显示数据一致，确保零点定位准确；随后进行空载调试，启动机器人，让关节电机缓慢转动，观察示教器显示的角度、转速数据，确保数据稳定、无波动，关节动作顺畅、无卡顿。
空载调试无异常后，进行负载调试，模拟实际生产工况，让机器人执行简单的关节转动、轨迹运动，监测编码器反馈数据与机器人实际动作的一致性，定位偏差需控制在0.02mm以内；运行30分钟后，检查编码器运行状态，触摸编码器表面温度，确保温度不超过50℃，无异常发热、异味现象；同时检查示教器，确认无任何编码器相关报警信息，信号传输稳定、定位精准，调试合格后，方可投入正常生产。
日常维护与场景化防护，是降低安川机器人关节电机编码器故障发生率、延长使用寿命的关键，需结合关节电机的运行工况，制定专项维护计划。每季度对编码器进行一次全面清洁，用压缩空气吹扫编码器表面及接线端子，去除粉尘、污渍，避免粉尘进入编码器内部损坏码盘；每半年检查一次编码器接线、固定情况，及时紧固松动的螺丝、接线端子，更换老化、破损的线缆，避免接线松动导致信号丢失。
同时，优化运行环境，避免机器人关节电机长期在粉尘过多、振动过大、高温高湿的环境下运行，必要时加装防护罩，保护编码器；避免机器人频繁急停、重载运行，减少关节电机启停冲击对编码器的损坏；定期对编码器进行零点校准，每半年校准一次，确保定位精度；建立维修台账，记录编码器故障现象、报警代码、维修步骤、更换情况，便于后续跟踪维护，精准掌握编码器运行状态，及时排查潜在故障。
安川机器人关节电机编码器与控制器联动紧密，安川机器人维修完成后，需备份控制器相关参数，避免后续调试过程中参数丢失；若编码器使用超过6年，建议提前更换，避免老化导致的突发故障，保障安川机器人长期稳定运行，减少生产停机损失。
