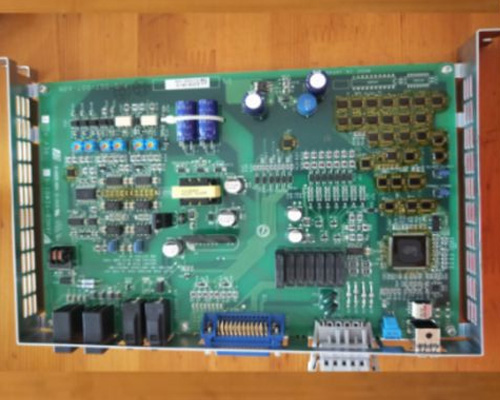

安川机器人弧焊基板的线路短路，是高频焊接场景下的典型故障，其核心诱因多与工况特性直接相关，而非单纯部件老化。作为弧焊系统的动力与控制中枢，该基板集成的功率回路、信号接口长期暴露在焊渣飞溅、高温辐射环境中，易因绝缘层被焊渣划破、元件引脚积尘连锡或功率模块过热击穿引发短路。这类故障的隐蔽性强，且易牵连主控系统造成连锁损坏，安川机器人维修需摒弃“逐路检测”的低效模式，聚焦短路点位的精准锁定与修复后的绝缘强化，兼顾快速复机与长期稳定。



不同短路点位的故障反馈存在明显差异，精准识别能规避盲目操作带来的二次损伤。电源回路与接地短路是危害最严重的类型，上电后瞬间触发跳闸，熔断器熔断且伴随焦糊味，多集中在滤波电容、功率模块区域，这类故障需立即隔离电源，禁止反复上电测试；信号线路间短路无明显跳闸现象，主要表现为焊接电流忽大忽小、起弧失败或电弧抖动，根源多为信号线绝缘磨损、接口针脚被焊渣粘连；基板局部线路短路则呈现单一功能失效，如电流调节旋钮失灵、焊缝成型异常，需结合焊接实操反馈缩小排查范围。



短路维修的安全操作需针对性适配弧焊基板特性，远超通用电气维修规范。作业前除切断总电源、弧焊电源外，需额外断开基板的供电插头，并用导线对基板电容进行放电处理，静置时间不少于20分钟，杜绝残留电压导致短路点二次烧蚀。作业时佩戴高压绝缘手套与防静电手环，工具选用绝缘手柄型号，避免金属部位触碰基板焊点与元件引脚。拆卸基板前，需拍摄完整的线路布局与接口接线照片，对多芯信号线做好一一对应标记，防止重装时接反线路引发新的短路。



故障点位锁定需结合“外观特征+分段检测”，快速定位核心短路区域。安川机器人维修先直观排查基板表面，重点查看功率模块、电容引脚及电源接口周边，若存在焊渣堆积、线路烧黑、元件鼓包漏液，可初步锁定短路点位；对无明显外观异常的基板，用万用表蜂鸣档开展分段检测，将电源回路、信号回路逐一断开，分别测量各支路阻值，阻值接近0Ω且蜂鸣器持续报警的支路即为短路所在。检测时避免探针同时触碰相邻焊点，防止人为造成线路短路。



线路修复需按“先清障、后修复、再加固”的逻辑推进，重点保障绝缘性能与焊接精度。针对焊渣粘连、焊点连锡引发的短路，用吸锡器清理多余焊锡，再用酒精棉签彻底清洁焊点周边残留杂质，必要时用细砂纸打磨焊点表面氧化层，重新补焊加固；绝缘层破损导致的短路，若铜芯未受损，采用耐高温绝缘胶带缠绕修复，缠绕后涂抹绝缘胶密封，避免焊接高温熔化绝缘层；铜芯烧蚀断裂的线路，需更换同规格耐高温导线，焊接时使用低温烙铁快速作业，减少对周边元件的高温影响。

元件故障引发的短路，需同步更换元件并排查根源，避免故障复发。滤波电容击穿是高频故障点，更换时需严格核对容值、耐压值与原厂参数，确保极性正确，焊接后轻轻拨动引脚检查牢固性，同时清理电容周边灰尘，保障散热空间；功率模块短路需连带检查驱动电路的光耦、限流电阻，若光耦损坏需一并更换，防止新模块因驱动信号异常再次击穿。更换元件后，用万用表复测对应回路阻值，确认短路故障彻底消除，再检查元件散热面与散热器的贴合度，更换老化散热硅脂。



信号回路短路维修需兼顾接口防护与信号同步，避免影响焊接精度。接口针脚短路多由焊渣侵入、氧化导致，用酒精棉签逐一清洁针脚，轻微变形的针脚用镊子矫正，损坏严重的接口需更换原厂配件，重装时确保接口插紧到位。修复后连接信号线，对照前期拍摄的照片核对接线顺序，通电后通过安川专用调试软件读取信号传输数据，排查是否存在失真、丢包问题，必要时重新校准弧焊参数，确保基板与机器人主机、弧焊电源的信号联动精准。



现场安川机器人维修需规避高频操作误区，守住设备安全底线。禁止未放电就触碰基板线路，或用金属工具随意撬动元件，防止短路范围扩大；修复线路时不可用普通导线替代耐高温导线，否则焊接高温会导致绝缘层失效，再次引发短路；更换元件时忽视参数匹配，用通用件替代原厂件，易造成元件过载烧毁；修复后未清理残留焊渣、绝缘碎屑，会留下长期故障隐患。多层线路基板的内部短路，无专业检测设备时切勿盲目拆解，建议直接更换基板总成。



修复后的验证需聚焦短路防护与弧焊功能，分阶段开展测试。先进行绝缘测试，用兆欧表测量各回路与接地的绝缘阻值，电源回路阻值不低于5MΩ、信号回路不低于2MΩ，确保绝缘达标；再进行空载通电测试，接通电源后观察基板指示灯状态，无跳闸、无焦糊味，测量各输出电压是否在标准范围，调试软件读取参数无异常。测试过程中重点监测功率模块、电容的温度变化，空载状态下温度不超过60℃为正常。



负载焊接测试需模拟实际作业工况，验证修复后的稳定性。按设备额定焊接参数设置电流、电压，连续焊接30分钟以上，测试起弧成功率、电弧稳定性及焊缝成型效果，无参数紊乱、无异常报警。用红外热成像仪监测基板核心元件温度，最高温度不超过80℃，线路接头无发热、松动现象。同时人为模拟轻微短路，验证基板保护机制是否灵敏，确保能快速切断电源，避免部件烧毁，测试合格后方可投入生产。



长效防护措施是降低短路复发率的关键，需结合工况特性制定计划。焊接作业时加装焊渣防护挡板，阻挡焊渣飞溅至基板表面，定期清理挡板上的堆积物；每月对基板进行一次全面清洁，重点清理元件引脚、接口处的灰尘与焊渣；每季度检查线路绝缘状态与元件外观，提前更换绝缘老化的线路、鼓包的电容。按运行时长定期更换散热风扇与散热硅脂，保障元件散热通畅，同时建立安川机器人维修档案，记录故障细节与修复流程，为后续快速排查提供依据。
