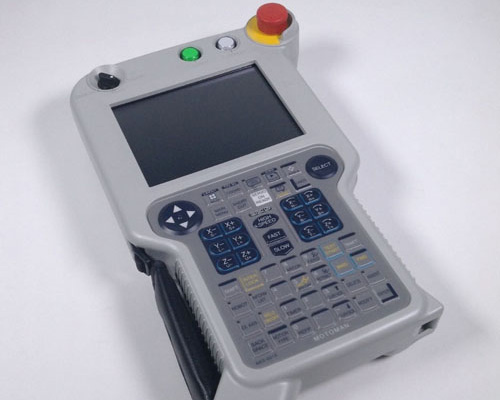

安川机器人示教器作为人机协同操作的核心终端，承载着程序编写录入、运行参数调试、机器人手动操控及故障信息实时反馈等关键职能，与DX200、NX100系列控制柜形成高度适配，为MH、GP系列机器人在汽车车身焊装、精密电子元件装配等高精度场景提供可靠交互支撑。“启动后无法进入系统”是示教器运维中的高发疑难故障，具体呈现为开机后定格在安川LOGO界面停滞不前、反复重启且无系统加载迹象、黑屏但背光正常无引导提示，或是弹出通讯故障、存储异常类报警码后直接死机，完全无法进入主操作界面。此类故障并非单一诱因导致，核心可归结为启动链路断点、系统固件破损、核心硬件失效、通讯握手异常四大类，且软故障与硬故障常相互交织，增加排查难度。安川机器人维修工作需跳出传统排查思维，紧扣示教器系统启动的底层逻辑，构建“断点精准定位→软硬分层甄别→场景化修复落地→全流程校验闭环”的专属方案，全程兼顾数据安全与精密元件防护，杜绝盲目拆解、强制刷写造成故障升级。



依托启动过程中的界面反馈与报警信息，建立“现象对应断点”的定位逻辑，是快速锁定故障核心的关键。开机后长时间定格在LOGO界面，无任何报错提示，静置超5分钟仍无加载动作，大概率是系统固件完整性受损、启动引导配置文件丢失，或是CF卡、固态硬盘等存储介质出现读写故障，导致启动指令无法正常执行；开机后陷入反复重启循环，每次均停滞于同一启动阶段，且伴随轻微蜂鸣提示，多与主板电源管理芯片故障、供电电压不稳定相关，也可能是BIOS参数错乱导致启动指令失效，引发系统复位循环；开机黑屏但背光可正常点亮，无任何系统加载痕迹，需将排查重点放在显示驱动芯片损坏、主板与屏幕连接排线松动脱落，或是启动引导电路断路，导致画面无法正常输出；启动中弹出通讯类01码、存储类30码等报警信息后卡死，核心原因多为示教器与控制柜通讯参数不匹配、存储芯片物理损坏，或是总线信号受外部干扰，导致启动阶段通讯握手失败。结合实际使用场景，频繁插拔通讯线缆、发生意外跌落的示教器，接口针脚变形、主板焊点虚焊的概率显著上升；在多粉尘、高湿度车间服役的设备，需重点防范主板受潮短路、存储介质氧化失效等问题。



维修前的准备工作需围绕“精准适配启动故障修复”展开，从工具耗材、数据防护、安全管控三大维度做好全面部署，为高效维修奠定基础。工具配置需兼顾软、硬件故障修复需求，提前备齐高精度数字万用表、示波器、恒温热风枪、防静电套装、BIOS编程器、CF卡专用读卡器、通讯参数检测仪，同时筹备同型号存储芯片、电源管理芯片、连接排线、CR2032规格BIOS电池及安川原厂系统固件，确保各类故障均能针对性处置。数据防护是首要前提，安川机器人维修前需优先通过控制柜备份示教器内的程序文件与核心参数，若示教器已无法与控制柜建立通讯，需重点保护存储介质，避免修复过程中数据丢失造成二次损失。安全管控需严格落地，操作前断开示教器与控制柜的连接，切断所有供电电源，执行上锁挂牌流程防止误启动，操作人员佩戴防静电手环并可靠接地，清理作业区域粉尘与杂物，备好绝缘垫、无水酒精等耗材，既防范静电击穿主板、存储模块等精密元件，又保障维修操作安全有序。



为快速界定软、硬件故障范围，可优先开展启动链路外部排查，无需拆解示教器本体即可缩小故障区间。首要核查供电链路，用万用表实测示教器供电电压，若电压偏差超出±5%，或完全无电压输出，更换同规格供电适配器复测，同时检查电源线外皮是否磨损、接头是否松动氧化，氧化部位用无水酒精棉片彻底清洁后重新插拔固定，排除供电链路问题。随后检查通讯链路，紧固示教器与控制柜的通讯线缆，仔细观察接口针脚是否存在变形、氧化、断裂情况，变形针脚用专用工具精准矫正，同时更换备用通讯线缆测试，排查线缆损坏导致的启动阶段通讯中断。针对启动异常现象，尝试强制重启与安全模式启动，长按电源键10秒强制断电后重启，若故障仍未缓解，按设备手册对应组合键进入安全模式，若能成功进入安全模式，说明硬件无致命故障，故障大概率集中在系统固件或启动配置层面，可针对性开展软件修复。

软件层面故障以“启动配置重置+固件还原”为核心修复思路，全程规避数据丢失风险。针对可进入安全模式的场景，优先进入系统设置界面，将启动配置参数恢复至出厂默认值，安川机器人维修重点核对通讯参数与控制柜参数的一致性，通讯参数不匹配是启动时通讯卡死的常见诱因，调整一致后重启示教器，测试系统加载状态。若为系统文件损坏导致的启动失败，需通过安川官方专用工具刷写对应机型的原厂固件，刷写前将存储介质格式化为FAT32格式，导入原厂固件后插入示教器，按手册规范步骤触发强制刷写模式，刷写全程必须保证供电持续稳定，严禁中途断电，避免主板“砖化”无法修复。针对BIOS设置异常或BIOS电池亏电的情况，更换CR2032规格BIOS电池，通过BIOS编程器读取并恢复默认启动配置，清除异常启动指令，修复完成后重启示教器，验证系统是否能正常加载进入主界面。



硬件层面故障需聚焦核心部件检测与更换，以“精准操作、规避二次损坏”为原则开展修复。外部排查无异常后，按设备手册规范拆解示教器外壳，对螺丝、排线、部件位置做好清晰标记，防止复装错位，将主板平稳放置于专用防静电垫上，严禁直接触碰芯片与焊点。首先开展主板外观检测，重点观察电源管理芯片、存储芯片、BIOS芯片表面是否有烧焦、发黑痕迹，电容是否存在鼓包、漏液现象，借助放大镜细致检查主板焊点，若发现存储芯片引脚等部位存在虚焊，用恒温热风枪补焊处理，焊接温度控制在250-270℃，搭配散热垫保护周边元件不受高温损伤。若存储介质故障导致启动失败，检测CF卡或固态硬盘读写性能，无法正常读写则更换同规格存储介质，重新刷写固件与核心参数。针对主板启动引导电路故障，用示波器检测引导芯片的输入、输出信号，信号异常则更换引导芯片，同时检查主板与屏幕、背光模块的连接排线，松动排线重新插紧固定，磨损、断裂排线更换后复装，测试启动状态是否恢复正常。



针对启动阶段通讯握手异常引发的卡死故障，需开展通讯链路专项修复，打通启动通讯通道。安川示教器启动过程中需与控制柜完成通讯握手，握手失败会直接导致系统加载中断，此时用通讯参数测试仪检测总线信号，若信号存在杂波干扰，检查通讯线缆屏蔽层是否破损、接地是否可靠，更换双层屏蔽通讯线缆，同时将通讯线缆与动力电缆分离布线，间距控制在30cm以上，远离变频器、电机等强电磁干扰源，降低信号干扰影响。若怀疑控制柜侧通讯模块故障，用备用示教器连接控制柜测试，若备用示教器可正常启动并加载系统，说明原示教器通讯模块存在故障，更换示教器通讯芯片，焊接完成后重新校准通讯参数，确保启动阶段通讯握手顺畅。若接口针脚损坏严重无法修复，更换整个接口组件，焊接时严格控制温度与操作力度，避免损坏接口电路板及周边线路，影响后续使用。



修复完成后需通过“三级校验”验证系统稳定性，确保满足生产使用需求，形成修复闭环。第一级为空载启动校验，接通电源后全程观察示教器启动流程，从LOGO界面加载至主操作界面的时间控制在30秒以内，无反复重启、无报警弹窗即为合格，同时测试按键灵敏度、触摸屏响应精度，确保人机交互功能正常。第二级为通讯联动校验，将示教器与控制柜连接，验证数据传输顺畅性，读取机器人关节参数、程序列表，执行简单手动操控指令，无通讯中断、数据丢失、指令延迟等问题即为达标。第三级为稳定性校验，让示教器连续运行1小时，实时监测主板工作温度、屏幕显示状态，同时模拟意外断电重启3次，每次均能正常进入系统、无故障复发，说明修复合格。同步备份系统参数与程序，详细记录安川机器人维修内容、更换配件、检测数据，形成完整维修档案，为后续运维提供参考。



日常运维中需强化启动故障预警与快速处置，从源头遏制故障扩大。启动时定格在LOGO界面且无法进入安全模式，优先排查存储芯片与启动引导电路，更换故障存储芯片后重新刷写原厂固件，同步检测引导电路信号是否正常；出现反复重启故障，优先更换供电适配器排查供电问题，同时检测主板电源管理芯片工作温度，若温度异常升高则更换芯片，解决过载发热问题；启动时弹出通讯类报警码，优先核对示教器与控制柜通讯参数，清洁接口针脚氧化杂质，更换屏蔽通讯线缆复测。若示教器因进水无法启动，立即断开所有电源，快速拆解后用无水酒精彻底清洁主板、存储模块等核心部件，放置于通风干燥处自然晾干，或用40℃低温热风缓慢烘干，烘干后更换损坏元件，避免水分残留腐蚀部件，引发二次故障。



科学的日常运维防护，是降低示教器启动故障发生率、延长设备使用寿命的关键。建立分级定期点检机制，每300小时检查供电线缆、通讯接口紧固状态，及时清洁接口处粉尘与氧化杂质，防范接触不良；每1000小时备份系统参数与原厂固件，更换BIOS电池，避免电池亏电导致启动配置丢失、BIOS参数错乱；每2000小时检测存储介质读写性能，拆解示教器清洁主板积尘，借助放大镜检查芯片焊点状态，提前排查潜在隐患。优化使用操作规范，避免示教器意外摔落、频繁强制断电，插拔通讯线缆时轻拔轻插，防止接口针脚损坏；将示教器放置于远离强电磁干扰源的位置，多粉尘、高湿度环境下加装专用防护套，定期通电运行驱散内部潮气，减少环境因素对设备的侵蚀。



安川机器人示教器启动故障维修的核心，在于紧扣系统启动链路的底层逻辑，实现故障断点的精准定位与软硬问题的分层破解。维修人员需熟练掌握示教器启动流程、原厂固件刷写规范及核心硬件特性，依托专业工具突破故障表象干扰，全程兼顾数据安全与精密元件防护。通过“断点定位-分层修复-三级校验”的规范安川机器人维修流程，搭配科学的常态化运维防护，既能彻底消除启动故障隐患，又能全面恢复示教器人机交互核心功能，为机器人整机稳定运行提供坚实支撑，保障生产线连续高效作业。
