Yaskawa安川机器人DX200控制柜是MOTOMAN系列机器人的核心控制核心，整合电源接通单元、CPU单元、伺服驱动模块、机械安全基板等关键组件，主导指令解析、供电分配、信号传输及安全防护等核心工作，广泛应用于汽车焊装、精密电子装配、工程机械等高端自动化领域。其运行状态直接关联机器人的作业精度与生产连续性，受工业场景高负荷、多粉尘、强电磁干扰等因素影响，易出现各类故障，引发控制柜无法启动、报警频发、伺服驱动失常或通信中断等问题，直接造成生产停滞。鉴于DX200控制柜结构复杂、模块集成度高且采用双通道安全设计，安川机器人维修工作需依托其专属基板布局与工作机理，精准定位故障核心，严格遵循规范流程，才能彻底根治故障，恢复设备稳定运行状态。



精准识别故障信号是提升DX200控制柜维修效率的关键，需结合报警提示与运行异常表现，快速锁定故障范围，规避盲目拆解造成的部件损坏。DX200控制柜具备完善的报警反馈功能，可通过特定报警代码实现故障快速溯源，AL1863报警多发生于YSF21-E安全基板更换后，核心原因是系统软件设定与硬件配置不匹配；AL1865报警和AL1875报警均与安全基板及线路相关，分别对应机械安全I/O基板通信异常与电压监视异常。除报警代码外，设备运行中的三类异常表现也可辅助判断故障：通电后无任何响应、指示灯熄灭且无法进入系统，多与电源模块或供电线路故障相关；机器人关节无动力、运行抖动且伴随过载报警，主要是伺服包或轴控制基板出现问题；控制柜与示教器、上位机联动失效，多由通信线路或接口故障导致。



维修作业的前提是做好全流程安全防护，严格遵循安川官方操作规范，防范安全风险与二次损坏。作业前需将机器人调整至安全停靠姿态，按下急停按钮，彻底切断控制柜总电源并拔掉电源插头，待内部电容完全放电后再开展后续操作，杜绝带电作业引发的触电或元件烧毁隐患。维修人员需配备绝缘手套、防静电手环等防护装备，准备高精度万用表、示波器、专用拆装机工具、无尘酒精棉片等维修器具，同时备齐同型号电源模块、安全基板、伺服包、散热风扇等易损配件。安川机器人维修前需查阅DX200控制柜技术手册，明确基板布局、额定参数及接线标准，详细记录各基板安装位置、线缆走向，重点标注机械安全基板与轴控制基板的连接方式，为后续复装与调试提供支撑。

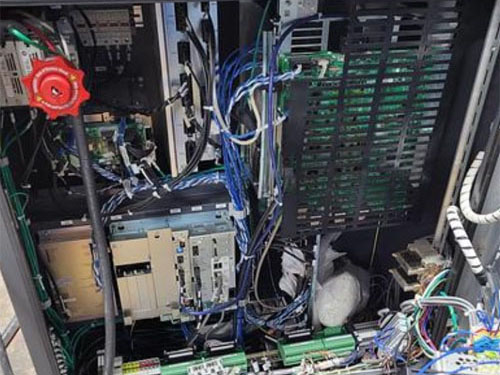

故障排查需采用基板级精准定位模式，摒弃传统盲目排查思路，按照电源系统、安全基板、伺服驱动模块、CPU单元、通信模块的顺序逐步推进，优先处理高发、易排查故障。电源系统是故障高发环节，首先检查外部供电线路是否存在破损、松动情况，用万用表检测输入三相电压，确保符合设备额定标准，电压波动过大会直接损坏电源模块。打开控制柜外壳后，安川机器人维修重点检查电源接通单元与控制电源单元，观察部件是否有鼓包、烧蚀现象，测量输出电压，若输出异常或无输出，需及时更换同型号电源模块，更换后做好接线固定，保障供电稳定性。

安全基板故障是DX200控制柜的典型问题，机械安全基板与机械安全端子台基板协同作用，实现安全回路的有效控制，一旦出现故障会直接触发安全保护机制，导致设备停机。检查机械安全基板外观，若发现元件烧蚀、引脚氧化等问题，需更换对应元件或整块基板，更换后需重新匹配系统参数，避免触发AL1863类报警。利用万用表检测安全回路通断情况，排查急停按钮、安全门开关的连接状态，若存在接线松动或端子氧化，需清洁端子并紧固接线，保障安全回路畅通，防止系统因接触电阻过高出现误判。



伺服驱动模块直接决定机器人动力输出效果，DX200控制柜内置的伺服包与轴控制基板，共同负责驱动机器人关节正常运行。检查伺服包是否存在异常发热、鼓包等痕迹，用示波器检测伺服驱动信号，若信号失真或无输出，安川机器人维修需检查轴控制基板连接状态，清洁基板接口金手指，解决接触不良问题。若伺服包已损坏，需更换同型号产品，更换后重新校准伺服参数，确保机器人关节运行平稳，无抖动、过载报警等情况，同时排查散热系统，避免散热不良导致伺服模块再次损坏。



CPU单元作为DX200控制柜的核心控制部件，承担指令处理与系统管控职责，其故障会导致控制柜无法完成自检、系统死机或程序丢失。检查CPU单元外观，观察芯片、电容等元件是否存在烧蚀、老化现象，若有元件损坏，需及时更换，焊接时严格控制温度，避免烫坏周边精密部件。若系统无法正常引导或程序丢失，可通过USB闪存或紧凑型闪存恢复系统备份，借助DX200的作业恢复功能导入备份的作业数据与参数，确保系统正常运行，恢复前需做好当前数据备份，防止数据丢失。



通信故障的排查重点集中在线路与接口，DX200控制柜通过MECHATROLINK-III高速总线实现与示教器、上位机的联动，通信线路破损、接口氧化会直接影响信号传输效果。检查通信线路是否有破损、老化情况，及时更换损坏线路，清洁接口针脚并紧固连接螺丝，确保接口接触牢固。若通信状态不稳定，需检查通信协议与参数设置，调整波特率、地址等关键参数，重启控制柜与上位机后重新测试，同时检查终端电阻状态，避免总线超时引发通信中断。



维修处置需严格遵循精准拆解、规范更换、适配调试的核心原则，杜绝操作不当造成的二次损坏。拆解控制柜时，按顺序松开外壳固定螺丝，轻拿轻放外壳，避免碰撞内部基板与模块；拆解各基板与模块时，做好清晰标记，确保复装时位置准确、接线无误。更换元件或模块时，必须选用安川原厂适配产品，规避非原厂配件带来的参数不匹配、运行不稳定等问题。接线过程严格遵循技术手册规范，确保接线牢固、相位正确，接线完成后用绝缘胶带包裹端子，提升绝缘性能。



安川机器人维修过程中需重点规避各类操作误区，严禁使用功率过大的电烙铁焊接元件，防止烫坏CPU单元与安全基板；拆解、复装时避免用力撬动基板，防止基板引脚弯曲、损坏；调试参数时循序渐进，避免参数设置错误引发系统报警或元件损坏。针对进水、进油导致的控制柜故障，需彻底拆解设备，用无水酒精清洗各基板与元件，放置在通风干燥处自然晾干，更换密封件并排查进水、进油源头，做好防护整改，同时清理散热滤网与散热片，保障散热通畅。



维修完成后，需通过系统自检验证确保故障彻底解决，保障设备性能恢复正常。首先开展静态自检，接通电源后，检查控制柜指示灯、显示界面是否正常，确认无故障报警，测量各基板供电电压、输出信号，确保符合标准，通过示教器查看故障日志，排查隐性故障。随后进行空载调试，启动控制柜，测试系统自检、程序运行、信号反馈等功能，确保各模块联动正常，无异常声响、发热现象。
