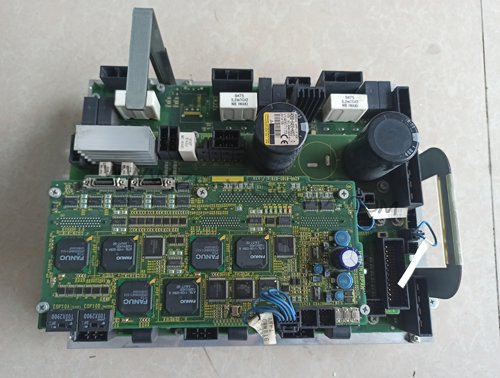

发那科机器人驱动器维修常见的故障现象

　　发那科机器人驱动模块|控制器维修常见故障包括：过压，欠压，过热，驱动单元无响应，LED指示灯不亮，电机抖动，驱动单元严重温度错误，整流器启动错误，泄流电阻电路短路故障，泄流电阻过载错误驱动单元温度错误、驱动单元温度警告。

　　1、过压

　　过电压报警一般是出现在停机的时候，其主要原因是减速时间太短或制动电阻及制动单元有问题。

　　变频器在减速时，电动机转子绕组切割旋转磁场的速度加快，转子的电动势和电流增大，使电机处于发电状态，回馈的能量通过逆变环节中与大功率开关管并联的二极管流向直流环节，使直流母线电压升高所致，所以我们应该着重检查制动回路，测量放电电阻没有问题，在测量制动管（et191）时发现已击穿，更换后上电运行，且快速停车都没有问题。


　　2、欠压

　　欠压也是我们在使用中经常碰到的问题。主要是因为主回路电压太低,主要原因：整流桥某一路损坏或可控硅三路中有工作不正常的都有可能导致欠压故障的出现，其次主回路接触器损坏，导致直流母线电压损耗在充电电阻上面有可能导致欠压。还有就是电压检测电路发生故障而出现欠压问题。

　　变频器的充电回路不是利用可控硅而是靠接触器的吸合来完成充电过程的，因此认为故障可能出在接触器或控制回路以及电源部分，拆掉接触器单独加24v直流电接触器工作正常。继而检查24v直流电源，经仔细检查该电压是经过lm7824稳压管稳压后输出的，测量该稳压管已损坏，找一新品更换后上电工作正常。

　　变频器同样也是通过充电回路，接触器来完成充电过程的，上电时没有发现任何异常现象，估计是加负载时直流回路的电压下降所引起，而直流回路的电压又是通过整流桥全波整流，然后由电容平波后提供的，所以应着重检查整流桥，经测量发现该整流桥有一路桥臂开路，更换新品后问题解决。

　　3、过热

　　过热也是一种比较常见的故障，主要原因：周围温度过高，风机堵转，温度传感器性能不良，马达过热。

　　变频器，输出电压相差100v左右。

　　分析与维修：打开机器初步在线检查逆变模块没发现问题，测量6路驱动电路也没发现故障，将其模块拆下测量发现有一路上桥大功率晶体管不能正常导通和关闭，该模块已经损坏，经确认驱动电路无故障后更换新品后一切正常。
