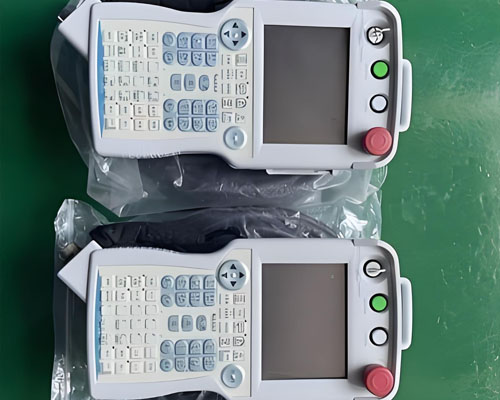

YASKAWA安川机器人DX100示教器是设备操作与程序调试的核心界面，闪屏故障会导致画面显示不稳定、参数读取困难，严重时影响机器人作业指令输入，这类问题多与屏幕排线接触不良、背光板老化或电源模块供电波动相关。安川机器人维修需先通过闪屏特征判断故障范围，再逐步排查电气与机械连接，避免盲目拆解损坏示教器的精密元件。



故障现象细分是维修的基础。先通电观察闪屏规律，若屏幕间歇性闪烁且伴随轻微抖动，多与排线接触松动相关；若全屏持续闪烁且亮度忽明忽暗，需检查背光板或电源供电；若局部区域闪烁（如边缘或角落），可能是屏幕本身存在损坏。同时观察闪屏时是否伴随按键无响应，若无按键问题，可初步排除主板控制芯片故障；若按键与闪屏同步异常，需进一步检测主板信号输出。这些细节判断为安川机器人维修缩小排查范围，提升操作针对性。



外部连接排查需优先开展。断开示教器与控制柜的连接线缆，检查插头针脚有无弯曲、氧化或粉尘堆积，氧化针脚用酒精棉签轻轻擦拭，弯曲针脚用镊子缓慢矫正，确保插头与插座接触紧密。重新连接线缆后，用扎带固定线缆接头处，避免因机器人运动导致线缆拉扯松动。检查示教器电源适配器输出电压，用万用表测量电压值，对比技术手册标准范围，电压波动超出 ±5% 时，需更换适配电源，排除供电不稳定引发的闪屏。

示教器内部拆解需注重保护与顺序。拆卸示教器外壳螺丝时，选用适配规格的螺丝刀，避免螺丝滑丝；打开外壳后，用绝缘胶带包裹边缘锋利处，防止划伤手部或线缆。找到屏幕排线连接主板的接口，轻轻拔下排线，检查排线金手指有无氧化或磨损，氧化处用专用清洁剂擦拭，磨损严重时需更换同型号排线。观察背光板状态，若背光板表面出现发黑或光斑，说明背光板老化，需更换新板，更换时注意背光板与屏幕的贴合度，避免产生气泡影响显示。安川机器人维修中，内部拆解需轻拿轻放，防止静电击穿主板元件。



电源与背光模块检测不可忽视。用万用表测量示教器内部电源模块的输出电压，重点检测供给屏幕与背光板的电压，若电压波动频繁，需检查电源模块电容状态，电容鼓包或漏液时需及时更换，更换电容需选用同规格（耐压值、容量）元件，避免参数不符导致再次故障。测试背光板供电线路，若线路存在断路，需用导线重新连接并焊接牢固，焊接时控制电烙铁温度，防止高温损坏线路板铜箔。



修复后的功能验证需全面。按拆解相反顺序装配示教器，确保排线插头完全插入接口并扣紧固定卡扣，外壳螺丝均匀拧紧避免受力不均。通电后观察屏幕显示，持续运行 30 分钟，确认无闪屏现象；测试各按键功能，检查指令输入与参数调整是否正常；通过示教器控制机器人执行简单动作，验证画面与机器人运动的同步性，无延迟或显示异常说明修复合格。安川机器人维修后，需在示教器表面贴附防尘保护膜，减少后续使用中粉尘对内部元件的影响。



不同使用环境下的闪屏故障需针对性处理。若示教器用于多粉尘车间，需缩短外部连接检查周期，定期清理插头粉尘；若用于高温环境，需加强电源模块与背光板的散热检查，可在外壳内部加装散热垫片。维修过程中产生的故障记录、部件更换型号需详细归档，为后续同类故障排查提供参考。规范的操作与细致的检测，能有效解决 DX100 示教器闪屏问题，确保其长期稳定的显示与操作性能。​
