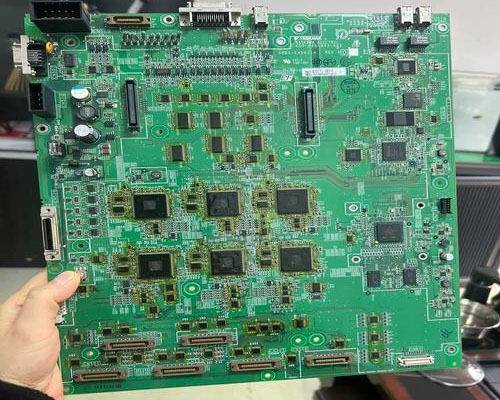

YASKAWA安川机器人DX200轴板是控制各轴运动的核心电路板，出现故障会导致轴系运行异常、报警频发甚至无法启动。这类故障多与电路老化、元件损坏或接口接触不良相关，精准检测才能高效修复，安川机器人维修需注重电子部件的细致排查。



外观检测是维修的初始步骤。断电后取出轴板，观察表面有无烧灼痕迹、电容鼓包或电阻变色现象，这些物理损伤往往提示对应电路故障。检查电路板边缘的连接器针脚是否弯曲、氧化，插槽内有无灰尘或异物堵塞，接触不良会导致信号传输异常。需用软毛刷清理板载灰尘，缝隙处可借助压缩空气吹扫，避免杂质造成二次短路。



电路通断测试需借助专用工具。用万用表测量关键电源线路的通断状态，检查保险丝是否熔断，熔断则需排查后端电路是否存在短路隐患。测试驱动芯片的供电电压是否在标准范围，偏差过大会导致芯片工作异常。安川机器人维修时，可通过对比正常轴板的测量数据，快速定位异常区域，减少盲目检测时间。

元件状态判断需结合运行表现。重点检查功率管、驱动芯片等易损元件，用示波器观察输出波形是否正常，畸变波形可能提示元件性能衰减。检测电容容值是否符合标称参数，老化电容会影响电源稳定性。更换元件时需注意焊接温度控制，避免高温损坏周边电路，焊盘修复需保证焊点饱满无虚接。



接口信号验证不可忽视。连接好轴板与控制器的通讯线路，通电后通过示教器查看轴板反馈信号，无信号或信号异常需检查通讯电路。测试各控制信号输入点的响应情况，判断信号调理电路是否正常工作。安川机器人维修建议接口测试时可采用替换法，用正常轴板对比测试，快速区分板载故障与外部线路问题。



维修后的功能验证需全面。焊接修复或更换元件后，先进行离线通电测试，观察轴板指示灯状态是否正常，有无异常发热现象。接入伺服系统进行空载运行，通过控制器监控电流、电压参数是否稳定，避免带载测试时造成二次损坏。不同轴系的轴板电路设计存在差异，维修时需参考对应机型的电路图，明确关键测试点参数。操作过程中需佩戴防静电手环，避免静电损坏敏感元件，更换的元件需与原厂规格匹配，防止参数不符导致新故障。规范的检测流程能提升安川机器人维修的效率，让轴板恢复稳定的控制性能。​
