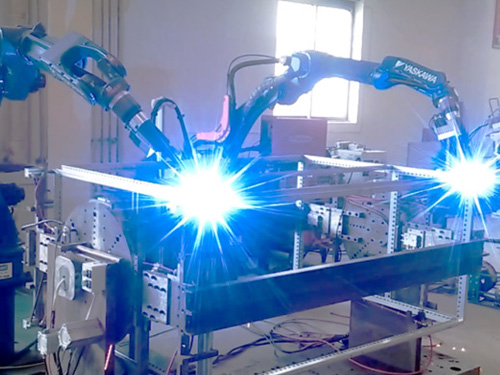

焊接机器人工作站的气体管理,多数车间按工位设定固定流量,很少依据电弧状态实时调整。安川焊接机器人在工作站内承担连续焊接任务,工位内包含机器人本体、变位机、焊接电源、保护气气路等多个部分,供气方式直接影响气体消耗水平。WGFACS节气装置适配安川焊接机器人,通过重构供气逻辑,实现保护气供给与电弧工况联动,让气体输出贴合实际焊接需求,气体节约40%-60%。
工作站气体消耗的结构分析,是节气优化的前提。安川焊接机器人作业包含起弧、焊接、收弧以及焊枪空移多个阶段,不同阶段电弧状态差异明显。起弧阶段需要足够的保护气建立气体屏蔽,焊接阶段电流波动,熔池受热面积随之变化,收弧阶段电弧熄灭,焊枪移动、工件换位阶段不存在熔池。固定流量供气按照工位峰值工况设定,起弧和焊接阶段满足需求,收弧与空移阶段气流依旧维持设定值排放,这部分气体没有参与保护。焊接电流在不同焊道间也存在变化,电流偏高时熔池摊开,所需气量增大,电流回落时熔池收缩,所需气量降低。固定流量下低电流区间送气超出防护需要,形成超额消耗。空移阶段排放与低电流区间超额供气叠加,构成工作站气体浪费的主要来源。
WGFACS节气装置通过电流信号识别电弧工况,按需供给,电流大则多,电流小则少。装置读取焊机输出的实时电流信号,判断电弧燃烧状态,电弧引燃、电流抬升,装置同步加大气体输出,保证高温熔池获得充分保护;电流回落、熔池收缩,供气量随之下调;电弧熄灭、焊枪移动或工件换位,供气收至基础水平,不再维持大流量排放。气体输出跟随电弧状态实时变化,供气规模贴合熔池防护需求,空移阶段的多余排放得到控制,低电流区间的超额供气也被压缩。安川机器人工作站内焊枪空走、变位机调整动作较多的工位,节气效果体现得比较充分。

节气优化的落地,不能牺牲焊接质量。工作站承担结构件焊接任务,焊缝质量直接关系构件承载能力。保护气不足会让空气侵入熔池,诱发气孔缺陷,供气过量会扰动熔融金属,影响焊缝成型。WGFACS节气装置在动态调节中保留供气下限,介质流量不会低于维持熔池防护的最低标准,电弧全程保持稳定的气体屏蔽环境。装置削减的是冗余排放,基础防护不受影响,起弧、收弧阶段的供气时序保持稳定。改造完成后安排试板焊接,结合外观检查和探伤确认焊缝状态,符合工艺要求后投入批量生产。
工作站级节气方案的部署,需要考虑工位整体布局。安川焊接机器人工作站通常配置多台焊接电源,气路沿工作站边缘布置。WGFACS节气装置本体紧凑,安装于气源柜周边或机器人基座区域,串联接入原有保护气管路,不影响工作站原有布局。信号线路对接焊机电流采集端口,获取实时工况用于流量调节。改造施工集中在气路末端与信号采集回路,占用工位停机时间有限,对生产排程影响较小。工作站内多台焊机可分别配置装置,单台装置独立采集对应焊机信号,互不干扰,便于车间分批完成改造。
节气效果的核验,需要依托工作站运行数据。装置记录不同电流区间对应的气体输出,生产管理人员据此梳理各工序用气特征,定位气耗偏高环节,同步调整焊接工艺参数。改造前选取固定工件,统计对应产量的保护气消耗,改造后维持相同条件再次采集,两组记录对比可量化节气幅度。统计周期覆盖多班次连续生产,纳入工件换型、设备检修带来的工况波动,所得数据更贴合工作站长期运行水平。
安川焊接机器人工作站引入WGFACS节气装置,形成供气方式从固定输出到动态调节的节气优化方案,落实按需供给,电流大则多,电流小则少,介质输出适配工作站焊接工况变化,空移阶段控制介质释放。焊缝品质维持既定工艺规范,保护气消耗量得到管控,工作站介质采购成本得到控制,为焊接机器人生产环节的用气管理提供可行的调整路径。
